EMMC Pin Conection Free Download

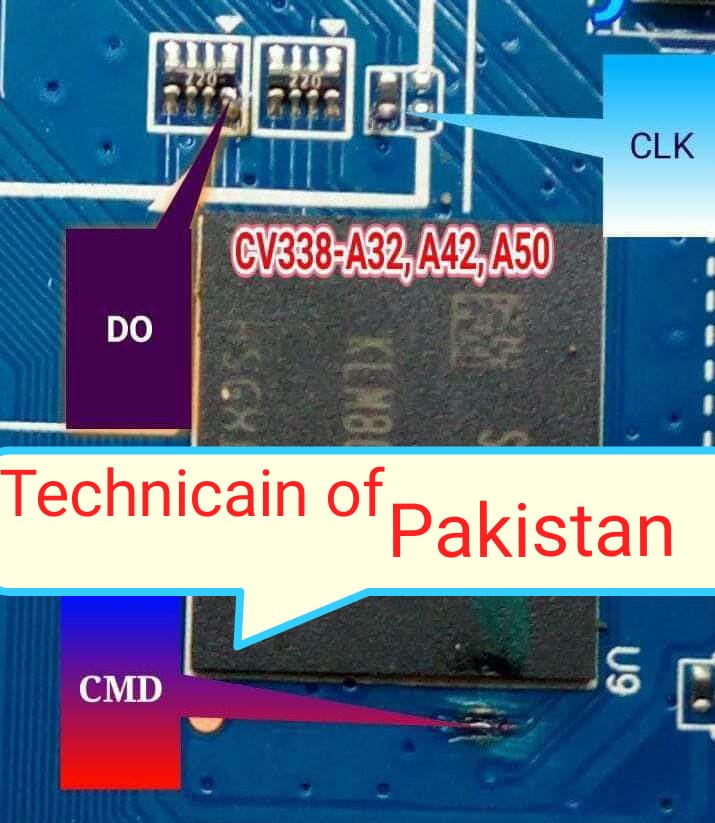

Emmc Mainboard Connection Points From Imran Ashraf Support Program







What'sapp call us at +923139292880








How to LED TV Mainboard EMMC File Read and Write Method By Imran Ashraf.










ای ایم ایم سی



عمران اشرف ای ایم ایم سی پڑھنے اور تحریری طریقہ سے رہنمائی لائن





 ای ایم ایم سی کے آن لائن پڑھنے اور لکھنے میں VCC 3.3 v اور 1.8v / GND / CLK / CMD / D0 کی کم از کم 5 لائنیں تلاش کرنے کی ضرورت ہے۔ تلاش کرنے کے لئے وی سی سی / جی این ڈی بہتر ہے ، آپ کو اب بات کرنے کی ضرورت نہیں ہے۔ اگر ای ایم ایم سی سے ڈرائنگز یا پی سی بی خارج کردیئے گئے ہیں ، تو آپ آسانی سے رابطہ کا مقام تلاش کرسکتے ہیں





 اگر آپ کے پاس یہ شرائط نہیں ہیں تو ، آپ ای ایم ایم سی چپ کے نزدیک 0 سے دسیوں اوہم تک مزاحم کاروں اور سگنل لائنوں کی پوری قطار کو دیکھ کر اسے ڈھونڈ سکتے ہیں۔ سی ایل کے کی پی سی بی میں خصوصیات ہیں۔ عام طور پر ، سیریز میں ایک چھوٹی سی مزاحمت ہوتی ہے۔ کچھ لائنوں میں خالی کپیسیٹر پیڈ بھی ہوتا ہے۔ عام طور پر ، کوئی پل اپ مزاحمت نہیں ہے۔ جب EMMC آن ہوتا ہے تو CLK میں کئی سو KHZ گھڑی کے اشارے ہوتے ہیں۔





 جب اعداد و شمار کا مواصلت ہوتا ہے تو ، ایم کیلوک کے درجنوں سگنل موجود ہوں گے ، جن کو آسیلوسکوپ یا تعدد میٹر کے ساتھ دیکھا جاسکتا ہے۔ سی ایم ڈی / ڈی0 میں عام طور پر پل اپ مزاحم کار ہوتے ہیں۔ جب EMMC آن ہوتا ہے تو سی ایم ڈی کے پاس کئی سو KHZ ڈیٹا ویوفارم ہوتا ہے ، جسے آسیلوسکوپ یا تعدد میٹر کے ساتھ دیکھا جاسکتا ہے۔



ابتدائیہ کے دوران D0 میں اتنے ڈیٹا ویوفارمز نہیں ہوتے ہیں ، اور ان اشاروں میں تلاش کرنا D0 قدرے مشکل ہے۔ عام طور پر ، ڈیٹا پورٹ کے 8 پل اپ مزاحمکاروں کے دوسرے سرے پر ، متعدد بار آزمائیں۔

کچھ کارڈوں کی 3.3V بجلی کی فراہمی نہ صرف ای ایم ایم سی ، بلکہ دوسرے چپس کو بھی فراہم کی جانی چاہئے۔ جب بجلی کی کھپت بڑی ہو تو ، اصل 3.3V بجلی کی فراہمی یا بیرونی 3.3V بجلی کی فراہمی کو الگ الگ استعمال کریں ، یا بجلی کی فراہمی کو مرکزی چپ سے منقطع کردیں۔ بجلی صرف ای ایم ایم سی کو فراہم کی جاتی ہے ، جو موبائل فون جیسے کم استعمال کی مصنوعات سے کچھ مختلف ہے۔



EMMC_AUTO_ISP ٹرانسفر لائن لازمی طور پر پڑھیں اور لکھیں ، اس نے مرکزی چپ کو کام کرنا چھوڑ دینا چاہئے ، پڑھنے اور لکھنے میں کامیابی کی شرح زیادہ ہے ، طریقہ یہ ہے: بجلی کی فراہمی ، مین چپ کا کرسٹل 2 فٹ زمین پر ، پن کو دوبارہ ترتیب دینا جبری طور پر دوبارہ شروع کرنے کی سطح پر مجبور کیا گیا۔





 سب سے آسان طریقہ یہ ہے کہ مین چپ گلاس کے 2 پنوں کو زمین پر قصر کریں ، اصل مشین کی بجلی کی فراہمی کا استعمال کریں ، وی سی سی آئ او وولٹیج ای ایم ایم سی بجلی کی فراہمی کے مطابق ہے اور 4 لائنیں اڑانا ہے (سی ایل کے / سی ایم ڈی / ڈی0 / جی این ڈی) پڑھنے اور لکھنے کے لئے.



EMMC

======

Imran Ashraf EMMC Guide de lecture et d'écriture





VCC / GND est meilleur en lecture et en écriture EMMC en ligne et doit trouver au moins 5 lignes de 1.8vv 3.3 VCC / GND / CLK / CMD / D0, vous Plus besoin de parler. Si des dessins ou des PCB ont été supprimés de l'EMMC, vous pouvez facilement trouver un emplacement de contact.





Caractéristiques Giggigggggggggggggggggggggggggggggggggggggggggggggggcgcgb. Habituellement, la série a une petite résistance. Certaines lignes ont également un tampon de condensateur vide. Généralement, il n'y a pas de résistance à l'arrachement. Lorsque EMMC est activé, CLK a plusieurs centaines d'indicateurs d'horloge KHz.





Lorsque des données sont transmises, il y aura des dizaines de signaux de M. keluk, qui sont généralement résistants à l'oscilloscope ou au tunnel de fréquence vers CMD / D0. Lorsque EMMC est activé, le CMD a plusieurs centaines de KHz de forme d'onde de données, appelé oscilloscope ou fréquencemètre.



Il n'y a pas autant de formes d'onde de données dans D0 lors du démarrage, et D0 est un peu plus difficile à trouver dans ces gestes. En général, à l'autre extrémité des résistances de pullup DataPort 8, essayez plusieurs fois.

L'alimentation 3,3 V des cartes 3,3 doit être fournie non seulement à l'EMMC, mais également à d'autres puces. En savoir plus L'électricité n'est fournie qu'aux EMMC, ce qui est quelque peu différent des produits à faible utilisation tels que les téléphones portables.



La ligne de transfert EMMC_AUTO_ISP doit lire et écrire, elle doit cesser de fonctionner la puce centrale, le taux de réussite en lecture et en écriture est élevé, le chemin est le suivant: alimentation, cristal de la puce principale 2 pieds au sol, broche Réinitialisation forcée au niveau du redémarrage.





Le moyen le plus simple est de raccourcir les 2 broches de la vitre principale au sol, d'utiliser l'alimentation électrique de la machine d'origine, la tension VCCIO est conforme à l'alimentation EMMC et de faire sauter 4 lignes (CLK / CMD / D0 / GND) pour la lecture et l'écriture.
